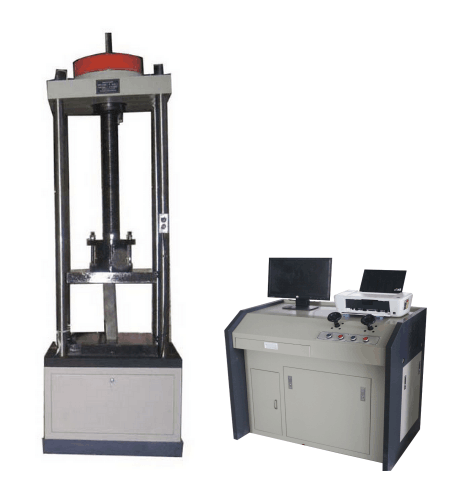

PYD-300W型微機控制恒應力排煙道壓力試驗機
一、設備簡述:
PYD-300W型排煙道壓力試驗機是我公司針對排煙道產品專業生產制造,主要用于玻璃纖維增強水泥排氣管道式成品力學性能試驗,符合《JC/T854-2008》的標準要求,可進行排氣管道垂直承載力、抗壓強度測試。該試驗機采用微機控制加載,可實現恒載荷、恒速率試驗要求;可連續加荷平穩、具有實驗數據自動顯示、自動采集并儲存數據、繪制曲線,自動打印試驗報告,計算機適時控制試驗進程,顯示試驗力及試驗曲線,測試精準科學,操作簡易便捷。
同時該機還可應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
適用標準:
JC/T854-2008《玻璃纖維增強水泥排氣管道》
GB/T5464-2010《建筑材料不燃性試驗方法》
GBT/15231-2008《玻璃纖維增強水泥性能試驗方法》

二、設備結構及功能
本試驗機主要由主機、液壓操縱系統控制柜、智能測控系統及電氣控制系統等部分組成。
·主機
主機采用油缸下置式四立柱主機,試驗空間位于主機的上方。
·傳動系統
中橫梁升降采用電機經帶動絲杠旋轉,調整上壓盤的空間位置,實現壓縮空間的調整。
·液壓系統
油箱內的液壓油通過電機帶動油泵進入油路,流經單向閥、高壓濾油器、壓差閥組、伺服閥,進入油缸。計算機發出控制信號到伺服閥,控制伺服閥的開口和方向,從而控制進入油缸的流量,實現等速試驗力、等速位移等的控制。
·電氣測控系統:
(1)伺服控制油源核心部件均采用高精度精密原器件,性能穩定。
(2)具有過載,過流,過壓,位移上下限位和緊急停止等保護功能。
(3)基于PCI技術的內置式控制器,保證了該試驗機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制,可實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗。各種控制模式之間可以平滑切換。
(4)試驗結束時,可自動高速返回試驗初始位置。
(5)實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤,無任何模擬調節環節,控制電路高度集成化。
(6)電氣控制線路參照國際標準,符合國家試驗機電氣標準,抗干擾能力強,保證了控制器的穩定性,實驗數據準確性。
(7)具有網絡(luò )傳輸接口,可進行數據的傳輸、存儲、打印記錄和網絡(luò )傳輸打印,可與企業內部局域網或Internet網連接。
三、主要技術指標:
1、主機結構:框架式
2、最大試驗力:300KN
3、試驗力精度:≤±1%
4、操作系統:計算機控制 多種語言選擇
5、測量范圍:最大試驗力的10%—100%
6、精度級別:1級
7、試驗力準確度:優于示值的±1%
8、力分辨率:0.1N
9、位移測量:分辨率為0.01mm
10、空間調整機構:電動調整
11、活塞空載移動速度:0~60mm/min;
12、活塞加載移動速度:0~60mm/min;
13、活塞行程:200mm
14、立柱間距550mm(可根據客戶需求定制)
15、壓縮空間:500*600*1550mm(可根據客戶需求定制)
16、壓盤尺寸:500*600(可根據客戶需求定制)
17、試驗保護功能:過載保護
18、安全保護裝置:限位開關
19、工作條件
1)、在室溫10~35°范圍內。
2)、在無震動環境中。
3)、周?chē)鸁o(wú)腐蝕性介質、無磁場干擾的環境中。
4)、電源電壓波動范圍小于額定電壓的±10%。
5)、地基應平整、牢固。
四、系統基本配置:
1、試驗機主機四立柱框架結構1臺
1.1電機1個
1.2減速系統1套
1.3傳感器1只
1.4精密絲杠1套
3、限位開關1套
4、測控系統含計算機,打印機1套
5、煙道專用附具1套
6、隨機工具1套
7、電源連接線1套
8、技術資料:包括:使用說明書合格證、裝箱單
五、質量保證
設備在訂貨方正式驗收合格后,視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內,供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞,及時免費更換。保修期外設備在使用過程中發生故障,供貨方及時到訂貨方服務,積極協助訂貨方完成維護。
一、設備簡述:
PYD-300W型排煙道壓力試驗機是我公司針對排煙道產品專業生產制造,主要用于玻璃纖維增強水泥排氣管道式成品力學性能試驗,符合《JC/T854-2008》的標準要求,可進行排氣管道垂直承載力、抗壓強度測試。該試驗機采用微機控制加載,可實現恒載荷、恒速率試驗要求;可連續加荷平穩、具有實驗數據自動顯示、自動采集并儲存數據、繪制曲線,自動打印試驗報告,計算機適時控制試驗進程,顯示試驗力及試驗曲線,測試精準科學,操作簡易便捷。
同時該機還可應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
適用標準:
JC/T854-2008《玻璃纖維增強水泥排氣管道》
GB/T5464-2010《建筑材料不燃性試驗方法》
GBT/15231-2008《玻璃纖維增強水泥性能試驗方法》

二、設備結構及功能
本試驗機主要由主機、液壓操縱系統控制柜、智能測控系統及電氣控制系統等部分組成。
·主機
主機采用油缸下置式四立柱主機,試驗空間位于主機的上方。
·傳動系統
中橫梁升降采用電機經帶動絲杠旋轉,調整上壓盤的空間位置,實現壓縮空間的調整。
·液壓系統
油箱內的液壓油通過電機帶動油泵進入油路,流經單向閥、高壓濾油器、壓差閥組、伺服閥,進入油缸。計算機發出控制信號到伺服閥,控制伺服閥的開口和方向,從而控制進入油缸的流量,實現等速試驗力、等速位移等的控制。
·電氣測控系統:
(1)伺服控制油源核心部件均采用高精度精密原器件,性能穩定。
(2)具有過載,過流,過壓,位移上下限位和緊急停止等保護功能。
(3)基于PCI技術的內置式控制器,保證了該試驗機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制,可實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗。各種控制模式之間可以平滑切換。
(4)試驗結束時,可自動高速返回試驗初始位置。
(5)實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤,無任何模擬調節環節,控制電路高度集成化。
(6)電氣控制線路參照國際標準,符合國家試驗機電氣標準,抗干擾能力強,保證了控制器的穩定性,實驗數據準確性。
(7)具有網絡(luò )傳輸接口,可進行數據的傳輸、存儲、打印記錄和網絡(luò )傳輸打印,可與企業內部局域網或Internet網連接。
三、主要技術指標:
1、主機結構:框架式
2、最大試驗力:300KN
3、試驗力精度:≤±1%
4、操作系統:計算機控制 多種語言選擇
5、測量范圍:最大試驗力的10%—100%
6、精度級別:1級
7、試驗力準確度:優于示值的±1%
8、力分辨率:0.1N
9、位移測量:分辨率為0.01mm
10、空間調整機構:電動調整
11、活塞空載移動速度:0~60mm/min;
12、活塞加載移動速度:0~60mm/min;
13、活塞行程:200mm
14、立柱間距550mm(可根據客戶需求定制)
15、壓縮空間:500*600*1550mm(可根據客戶需求定制)
16、壓盤尺寸:500*600(可根據客戶需求定制)
17、試驗保護功能:過載保護
18、安全保護裝置:限位開關
19、工作條件
1)、在室溫10~35°范圍內。
2)、在無震動環境中。
3)、周?chē)鸁o(wú)腐蝕性介質、無磁場干擾的環境中。
4)、電源電壓波動范圍小于額定電壓的±10%。
5)、地基應平整、牢固。
四、系統基本配置:
1、試驗機主機四立柱框架結構1臺
1.1電機1個
1.2減速系統1套
1.3傳感器1只
1.4精密絲杠1套
3、限位開關1套
4、測控系統含計算機,打印機1套
5、煙道專用附具1套
6、隨機工具1套
7、電源連接線1套
8、技術資料:包括:使用說明書合格證、裝箱單
五、質量保證
設備在訂貨方正式驗收合格后,視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內,供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞,及時免費更換。保修期外設備在使用過程中發生故障,供貨方及時到訂貨方服務,積極協助訂貨方完成維護。
