一、產品簡述:WYJ-5000型微機控制電液伺服壓剪試驗機主要用于材料、構件在壓縮、剪切復合載荷下的力學性能測試(如混凝土、金屬、復合材料等)。該試驗機采用油缸下置式、四立柱結構,機架剛度強度高,變形小,滿足公路、鐵路橋梁板式、盆式、球型支座的檢測要求,試驗空間無級可調,方便不同高度的試驗需求。二、執行標準...
一、產品簡述:

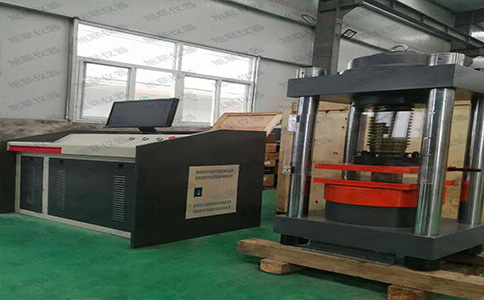

WYJ-5000型微機控制電液伺服壓剪試驗機主要用于材料、構件在壓縮、剪切復合載荷下的力學性能測試(如混凝土、金屬、復合材料等)。該試驗機采用油缸下置式、四立柱結構,機架剛度強度高,變形小,滿足公路、鐵路橋梁板式、盆式、球型支座的檢測要求,試驗空間無級可調,方便不同高度的試驗需求。
二、執行標準:
5000kN電液伺服壓剪試驗機設計時執行了相關的國家標準和行業標準,試驗機結構、功能、性能和主要技術指標等符合下列標準要求:
① JB/T 11582-2013《壓剪試驗機》
② GB/T 2611《試驗機通用技術要求》
③ GB/T 2611-2007《試驗機通用技術要求》
④ JJG 139-2014《拉力、壓力和萬能試驗機檢定規程》
⑤ JT/T4-2004《公路橋梁板式橡膠支座》
⑥ JT391-1999《公路橋梁盆式橡膠支座》
⑦ JB/T 11582-2013《壓剪試驗機》
⑧ GB/T 17955-2009《球型支座技術條件》
⑨ TB/T 1893-2006《鐵路橋梁板式橡膠支座》
⑩ TB/T 2331-2013《鐵路橋梁盆式支座》
? TB/T 3320-2013《鐵路橋梁球式支座》
? GB 20668.4-2007《橡膠支座 第4部分:普通橡膠支座》
三、設備組成介紹:
3.1主機垂向系統
3.1.1采用下置式柱塞油缸、四導柱框架式主機,試驗空間無級可調,方便不同高度的試驗需求。整機剛度高,變形量小,測量數據準確無誤。
3.1.2底座、橫梁采用整體鑄造結構,其結構布筋分布合理,工件剛度大,外型美觀大方,保證整個零件安全可靠。
3.1.3橫梁為可移動式,能實現試驗空間的無級調整,除了滿足橡膠支座的試驗外,增加相應的輔具,還能做一些較大試樣的壓縮試驗。
3.1.4導柱采用優質結構鋼,采用高精度機床加工,經過時效、調質、定形等熱處理,確保工件的精度。
3.1.5油缸為柱塞式結構,并由高精度機床加工確保精度,油缸內孔最終工序為珩磨機精密加工而成,從而降低了油缸活塞的摩擦,提高試驗機測量精度及使用壽命。
3.1.6油缸采用先進的復合密封技術,選用進口密封件,并有間隙油膜和斯特封兩級密封,兩級密封之后設置間隙回油接管,返回油箱。此種密封方式,保證了油缸密封的可靠性,提高了測力精度和穩定性,增加了油缸、活塞的使用壽命。
3.1.7上、下壓板均為整體式,平面度較好,保證了橡膠支座試驗結果的準確性、可靠性。
3.1.8送料小車及剪切裝置小車共用一導軌,且與地面平齊,裝卸試樣方便快捷,實驗室高度要求降低。
3.2橫向剪切系統
3.2.1剪切系統由剪切油缸、前后橫梁、兩側拉杠、剪切中間抽板、上下摩擦板、頂塊、連接銷、剪切小車等組成。采用雙作用伺服缸施加試驗力,由剪切小車支撐,浮動油缸調整橫向剪切的垂向高度,剪切小車電動行走裝置配帶電磁離合器,調整剪切裝置的前后位置。剪切小車升降調整加載裝置水平位置,保證剪切力值的準確性,提高檢測精度。
四、試驗機工作環境:
1.在室溫10℃~35℃范圍內;
2.相對濕度應不大于80%;
3.電源電壓380V波動應不超過額定電壓的±10%;
4.電源頻率50Hz,三相五線制;
5.工作環境應無沖擊、無振動;
6.無明顯電磁場干擾,周?chē)鸁o(wú)腐蝕性介質;
7.在穩固的基礎上水平安裝,其水平度不應大于0.2/1000。
